导航校验指示器机载设备

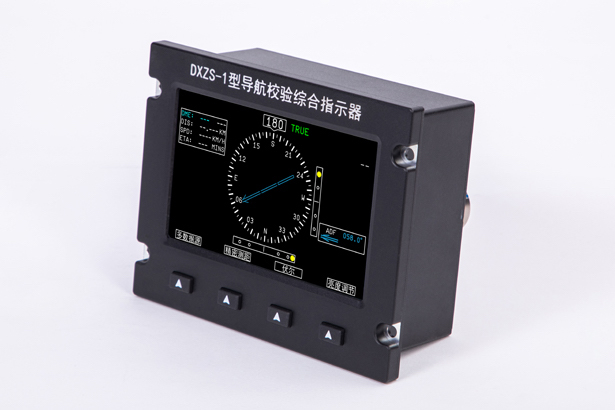

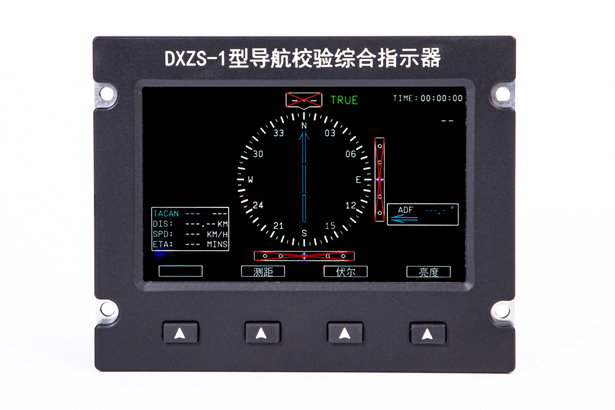

DXZS-1型导航校验综合指示器(以下称:指示器)主要用于某型飞机真航向、磁航向、微波着陆设备、仪表着陆设备、甚高频全向信标设备、指点信标设备、无线电罗盘设备、塔康设备、测距器设备和精密测距器设备总线数据的接收,并将接收的数据通过图形方式给予显示。显示图形具备指针、刻度盘、罗盘数字、汉字等显示要素。

详情请拨打公司电话
029-82300266
导航校验指示器
- 产品概述
- 性能指标
- 产品特点
- 应用领域
DXZS-1型导航校验综合指示器(以下称:指示器)主要用于某型飞机真航向、磁航向、微波着陆设备、仪表着陆设备、甚高频全向信标设备、指点信标设备、无线电罗盘设备、塔康设备、测距器设备和精密测距器设备总线数据的接收,并将接收的数据通过图形方式给予显示。显示图形具备指针、刻度盘、罗盘数字、汉字等显示要素。
性能指标:
1) 单台指示器重量不大于0.8kg;
2) 单台指示器功耗不大于32W;
3) 外形尺寸:宽(143mm)×高(114mm)×深(58mm);
4) 显示屏分辨率800*480;最高亮度900cd/m²
5) 工作温度:-20℃~+70℃;贮存温度:-55℃~+70℃
6) MTBF:1000h;连续工作时间:Tc≥24h
产品特点:
a) 具备数据图形化显示能力
b) 接收与处理塔康、多模和罗盘等机载无线电设备发送的ARINC429总线数据
c) 通过载机总体要求的GJB150A相关环境试验和GJB151A-1997相关电磁兼容试验,并成功装配
于某型飞机
应用领域:
主要应用于航空机载无线电导航设备的数据处理和实时显示。
