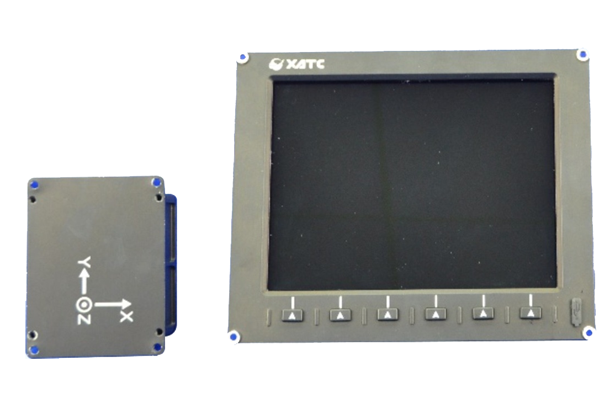

系统概述

XMFD-108型综合航电系统提供飞机姿态航向显示、大气参数显示、电子航图导航、航线规划、告警、视频监控等功能，满足基本飞行、夜视、导航、告警等需求。系统功能完备，具有多种显示和导航界面，控制方式智能、友好，采用高亮度加固显示器，具有良好的可视效果，大大提高飞机的性能和安全性。主要适用于小型通用飞机、特种飞机等。

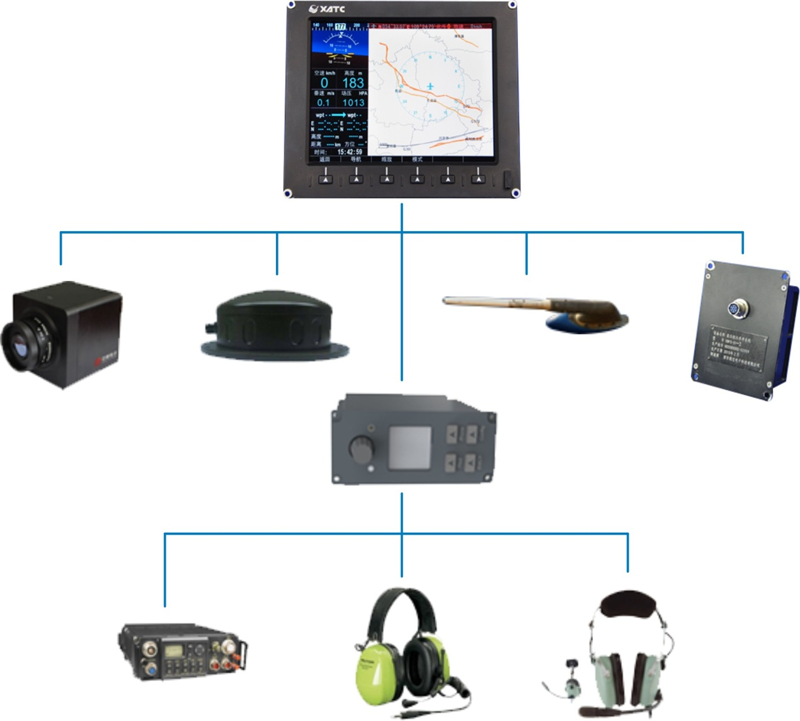

系统组成：

主要指标：

电源功耗：DC12V，2A

产品总量：2.5kg

工作温度：-40℃～+55℃

尺寸：8.4″

显示区域：170.4mm×127.8mm

分辨率：800×600

亮度：600cd/㎡

电源功耗：DC12V，1.5A

重量：1.8kg

使用温度：40℃~+50℃

产品特点：

态航向显示

大气参数仪表显示

移动电子航图导航，显示航图、航迹、地形图

航线规划，在航图上显示，引导飞行，提供到达目的地的预计航向和到达距离，提供偏离航线告警

北斗短报文收发

视频显示及控制，显示PAL格式图像

具有图形、灯光和音频告警

周期记录飞机俯仰、横滚、磁航向、经纬度等状态和航线飞行状态数据

记录飞机俯仰、横滚、磁航向、经纬度等状态和航线飞行状态数据

支持记录数据的导入导出

主要应用

适用于小型通用飞机、超轻型飞机、特种飞机等。
